اگر از طرفداران ساخت ماکت و بخصوص مدلهای اسباب بازی حوزه هوانوردی هستید، این مجموعه برای شما ساخته شده است. در کالکشن ما می توانید چندین مدل سه بعدی هلیکوپتر را پیدا کنید. برخی از فایلها کپی واقعی از مدلهای هلیکوپتر معروف جهان هستند. برای پرینت این فایلها، شما باید چندین قسمت را جداگانه ساخته و سپس آنها را یکی یکی با چسب مونتاژ کنید. اگر به رنگ آمیزی هم علاقه دارید، پس از مونتاژ، نقاشی کردن ماکت نیز یک سرگرمی خوب برای مشغول نگه داشتن شماست.

مراحل ساخت اسباب بازی هلی کوپتر با دو پره چرخان

گام اول: لوازم مورد نیاز

این کیت بازی به دو موتور سروو کوچک، دو باتری، تعدادی پیچ، قطعات بدنه پلاستیکی حاصل از چاپ سه بعدی نیاز دارد. ابتدا فایلهای سه بعدی قطعات بدنه را پرینت و سپس لوازم جانبی را تهیه کنید.

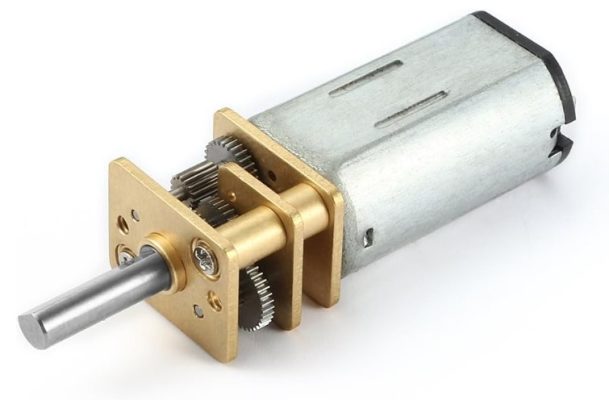

DC 6V 140RPM Micro Speed Reduction Motor Mini Gear Box Motor 2 Terminals for RC Car Robot Model DIY Engine

گام دوم:

برای تبدیل موتور سروو (گام)به یک موتور حرکت مداوم ، ابتدا چهار پیچ و پوشش موتور پایین را بردارید.

گام سوم:

با برش سه سیم در زیر و دو سیم در بالا ، برد مدار را بردارید.

گام چهارم:

سیمهای موتور را به دو سیم (لحیم کاری) قطعه کرده اضافه وصل کنید.

گام پنجم:

با اتصال سیم به قطعه 3 ولت DC، موتور باید به آرامی (و با تعداد زیادی گشتاور) بچرخد.

گام ششم: طراحی با Tinkercad

فایل‌های سه بعدی نهایی این پروژه را با نام “Toy Helicopter in 22 steps” دانلود کنید. طراحی اولیه به نرم افزار مدلسازی آنلاین Tinkercad وارد شده و سپس ترکیب شده اند.

گام هفتم:

موتور سروو با استفاده از پیچ های 3 میلی متری روی قاب سوار می شود.

گام هشتم:

انتقال دهنده گشتاور سروو با استفاده از پیچ های 3 میلی متری روی چرخ دنده کوچک نصب می شود.

گام نهم:

چرخدنده کوچک بر روی شافت سروو فشرده می شود و با استفاده از پیچ سروو ایمن می شود.

گام دهم:

دو پایه هلیکوپتر با استفاده از پیچ های 3 میلی متر محکم می شوند.

گام یازدهم:

موتور روتور دم داخل براکت موتور عقب جاگیری می شود.

گام دوازدهم:

براکت موتور عقب را با یک فشار در قسمت دم محکم کنید.

گام سیزدهم:

بلبرینگ داخل چرخ دنده قرار می گیرد.

گام چهاردهم:

پروانه روی این چرخ دنده بلبرینگی پیچ می شود.

گام پانزدهم:

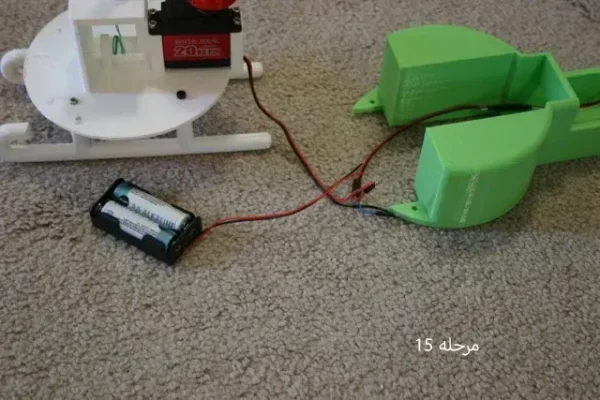

این دو موتور به دو باتری 3 ولت AAA (نیم قلم) متصل شده اند.

گام شانزدهم:

بدنه اسباب بازی هلیکوپتری با استفاده از پیچ ها و مهره های 3 میلی متری به قاب ایمن می شود.

گام هفدهم:

قاب بالایی پوشش عقب بر روی دم فشرده می شود.

گام هجدهم:

پره کوچک (چاپ شده در اندازه 98 ٪ برای تناسب بهتر) بر روی شافت روتور دم فشرده می شود.

گام نوزدهم:

قطعات مهار چپ و راست در جای خود چسبانده می شوند.

گام بیستم:

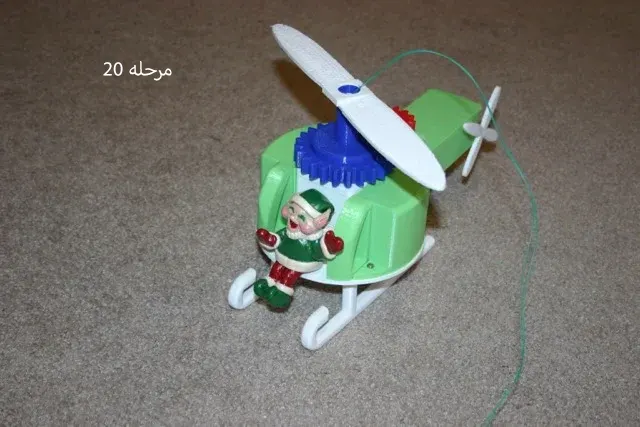

مجسمه ELF در عکس بالا پرینتی نیست و از خاک رس بوده و خریداری شده است. مسلما هر تندیس دلخواهی میتواند استفاده شود.

مرحله بیست و یکم:

نگهدارنده باتری با استفاده از نوار چسب دو طرفه (یا چسب قطره ای) به پایین وصل می شود. گذاشتن یا برداشتن باتری دوم ، چرخش موتورها را روشن و خاموش می کند.

مرحله بیست و دوم:

میتوان با نخ نایلونی نامرئی محکم این اسباب بازی را در حال چرخش پروانه ها  از سقف آویزان کرد (دقت کنید هرگز در جایی که امکان افتادن روی کودک یا حیوان خانگی باشد، قرار نگیرد). نخ نایلونی نامرئی باید از حفره داخلی شافت هلیکوپتر) آویزان شود.
