فایل سه بعدی پروژه زیر در پارتهای دانلود بالای صفحه قرار داده شده است:

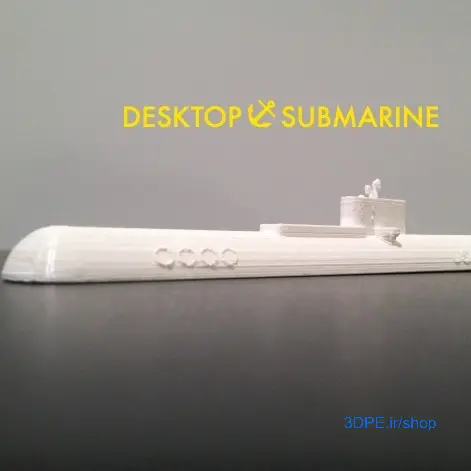

پروژه تفریحی پرینت و مونتاژ زیردریایی اسباب‌بازی مگنتو هیدروداینامیک (Magnetohydrodyamic Submarine)

در داستان فیلم The Hunt for Red October 1990 (شکار اکتبر سرخ) با هنرپیشگی شون کانری؛ زیردریایی کلاهک اتمی محرمانه شوروی بنام «اکتبر سرخ» سال 1984 به آب انداخته میشود؛ این زیردریایی مجهز به سیستم پیشرانه بی‌صدای مغناطیسی هیدرودینامیک (Magneto-hydrodynamic propulsion) است و هدایت آن بر عهده مشهورترین فرمانده نیروی دریایی شوروی، ناخدا «مارکو راميوس» (کانري) گذاشته میشود اما او پس از کشتن افسر امنيتی زيردريايی، با کمک سایر اعضای کودتا، موفق ميشود از تعقیب ناوگان شوروی بگريزد و حالا سؤال آنست که هدف «راميوس» از اين کار چيست؟

خب، از پرداختن به فیلم بگذریم؛ فقط خواستیم اشاره کنیم که فناوری زیردریایی نمایش داده شده در آن فیلم سینمایی، خالی‌بندی محض هالیوودی نبود و تا حدی بر اساس واقعیت علمی میباشد. در واقع پروژه‌ای که اینجا توضیح میدهیم مفهومی فانتزی از همین رویکرد علمی است. ما در اینجا زیردریایی اسباب‌بازی خودمان را شبیه طرح فیلم و با قطعات بدنه پلاستیکی حاصل از پرینتر سه بعدی، به انضمام برخی لوازم ساده مکانیکی، باتریها و مقداری آهنربا بازآفرینی خواهیم کرد. این اسباب‌بازی درصورت مونتاژ صحیح، در یک آکواریوم حاوی آب نمک، بر اساس جریان الکترو مغناطیس حرکت می‌نماید.

مرحله 1: آماده‌سازی فایلهای stl برای پرینت سه بعدی

فایلهای STL را در نرم‌افزار پرینتر سه بعدی آماده و پرینت بگیرید (راهنمای چاپ سه بعدی ضدآب).

طبق عکسهای بالا – باید یک براکت ساده فلزی طراحی کنید (نگهداری دو قطعه آلومینیوم در دو طرف گذرگاه مستطیلی aluminum Plates). این مدل همچنین دارای تنظیماتی برای قرار دادن دو آهنربای بلوکی (magnet) در بالا و زیر گذرگاه (passageway) است. فایل قطعات شامل یک مجموعه دو قسمتی است، جاییکه نیمه بالایی به پایینی می‌چسبد. از آنجاییکه آهنربای بالایی در نیمه بالایی بدنه قرار دارد،  سبب میشود تا نیروی جاذبه قوی بین هر دو آهنرباها ایجاد و نیمه‌ها بهم نزدیک بمانند و نیازی به چسب‌کاری یا پیچ کردن این بخش ندارید.

زیردریایی موجود در فیلم دارای پیشرانه دوگانه است ولی در این پروژه فانتزی فقط یک درایو (پیشران) داریم و بجایش دو ورودی (Inlet) و خروجی (Outlet) طراحی شده تا ظاهر درایو دوگانه به آن بدهد. چاپ قطعه بالا و پایین هر کدام جداگانه بیش از 12 ساعت طول میکشد. با استفاده از نقشه براکت راهنما (PDF)، یک ورق نازک آلومینیوم یا فولاد ضد زنگ را به شکل L خم کنید.

مرحله 2: آزمایش درایور پیشران در آب شور

قبل از نصب کامل موتور و مونتاژ نهایی حتما یادتان باشد درایور القایی را تست کنید: یک ظرف کوچک را با آب پر و سپس یک کیسه نمک خوراکی در آن ریخته و بهم بزنید. حالا باید نحوه عملکرد موتور اسباب‌‎بازی آزمایش شود. مطمئن شوید براکت درایو (موتور پیشران) را با صحفات آلومینیومی و آهنربا بخوبی مونتاژ کرده‌اید. با انداختن این درایور در آب شور و اتصال به منبع تغذیه، باید آب را متلاطم ‌کند.

مرحله 3: نحوه مونتاژ زیردریایی اسباب‌بازی

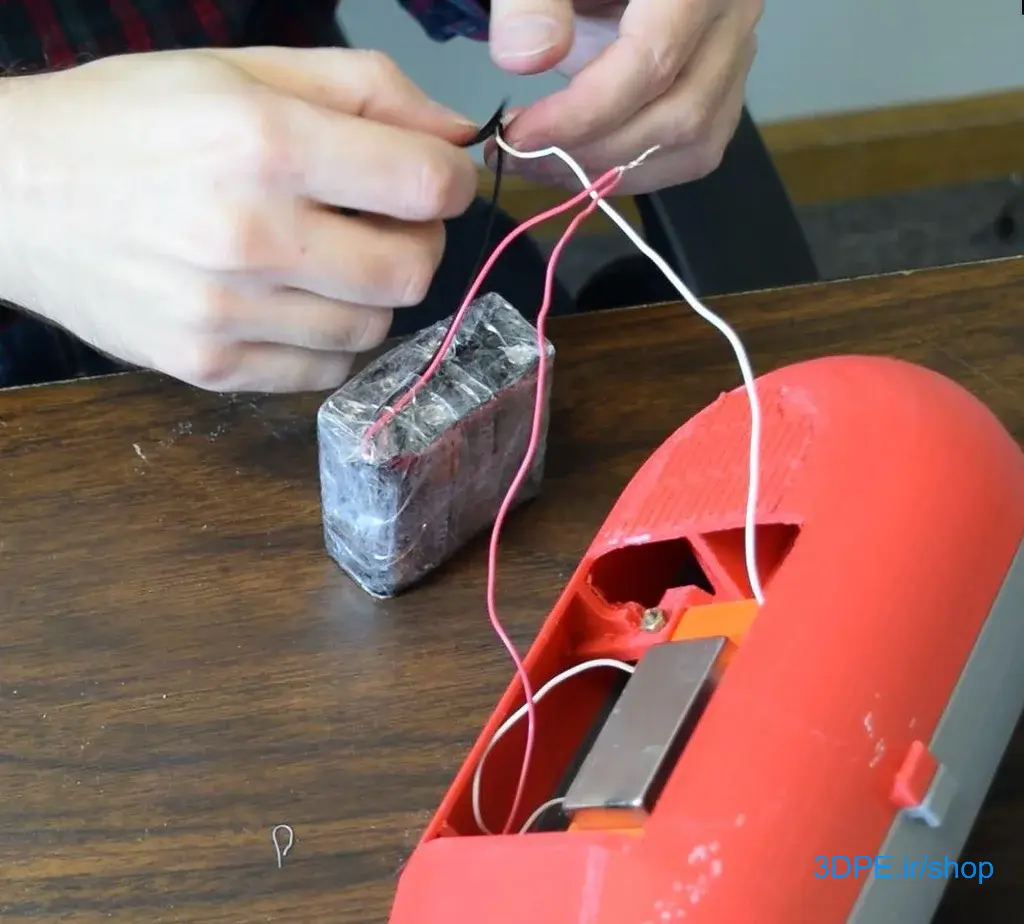

مونتاژ کامل اسباب‌بازی زیردریایی، ساده و سرراست است. با بستن صفحات رسانا به پلیت درایو شروع کنید. برای نگه داشتن سیمها نیز از مهره‌های معمولی قابل خرید بازار استفاده نمایید. مجموعه پلیت (براکت) درایو را در پوسته پرینت شده پایینی قرار دهید و با پیچ‌ و مهره‌ بیشتر ببندید. در مرحله بعد، سوئیچ را سیم‌کشی کنید.

زیردریایی بگونه‌ای طراحی شده که قطعات توسط آهنربای جذب‌کننده بر هم منطبق شوند. یک آهنربا را در مجموعه بالایی و یکی را در پایین قرار دهید تا نیروی کافی برای نگه داشتن قطعات در کنار هم فراهم شود. در مرحله بعد، بسته باتری را در لایه‌های زیادی از نوار بسته‌بندی بپیچید تا آنرا ضد آب کنید (یک کیسه نایلونی زیپ‌لاک و درزگیری منفذ سیمها با چسب PVC خیلی بهتر است). آهنربای پایینی بسته باتری را در جای خود نگه می دارد.

مرحله 4: تست نهایی اسباب‌بازی

حالا وقت آزمایش اسباب‌بازی دست‌سازتان رسیده است. یک آکواریوم را با حدود 20 گالن آب پر و نمک زیادی به آب اضافه نمایید. برای اولین تست، سطح نمک حداقل 3.5٪ معرف نمونه غلظت اقیانوس بوده و خود طراح پروژه در پروفایلش، عکس و فیلمهایی قرار داده که نشان میدهد در این حد غلظت نمک، زیردریایی او کار میکند. البته حرکت آهسته است، اما زیردریایی قطعاً توسط باتریها و آهنرباها جلو میرود.

پس برای اینکه زیردریایی سریعتر حرکت کند، باید نمک بیشتری در آب مخلوط کنید. با سطح نمک نزدیک به 30 درصد (سطح دریای‌های مرده دورانهای پیشین تکامل زمین)، زیردریایی سریعتر حرکت مینماید.

برای درک بهتر فرآیند پروژه، ویدیو یوتیوبی زیر را تماشا نمایید:

youtube.com/embed/nFsiydplCtw?feature=oembed&autoplay=1

سوال: حرکت زیردریایی روی سطح آب شور چگونه انجام میشود؟

جواب ساده و طبق اصول پایه فیزیک و شیمی قابل توضیح میباشد. آب شور میتواند جریان الکتریسیته را هدایت ‌کند. حالا یک لوله محرک با دو صفحه رسانا که در طرف مقابل لوله محکم شده است را تصور کنید. وقتی یکی به سمت زمین و دیگری به یک پخش‌کننده ولتاژ متصل است، جریانی از آب در سراسر شکاف ایجاد میگردد. مقاومت آب نیز بسته به مقدار نمک حل شده در آن قابل تغییر است؛ هر چه نمک بیشتر باشد، جریان بیشتری دریافت خواهید کرد. از آنجاییکه زیردریایی‌ها در اقیانوس کار می‌کنند، فرض می‌کنیم که سیال عملیاتی آب حد نمک دریاست؛ تقریباً 3.5٪ نمک از کل محیط.

در مرحله بعد، دو آهنربا را روی لوله، بخش بالا و پایین قرار میدهیم. اکنون آب، میدان مغناطیسی عمودی را جذب میکند.

در نهایت، بیایید نیروی لورنتس (Lorentz force) را در نظر بگیریم و فکر کنید چه اتفاقی برای آب رسانا درون آن لوله می‌افتد. این قانون می‌گوید: با جریانی که در یک سمت حرکت دارد اگر میدان مغناطیسی در جهتی عمود بر آن جریان الکتریکی بگذرد، آنگاه ذره آب نیرویی عمود بر هر دو جهت را احساس می‌کند. برای درک بهتر آنرا بصورت گرافیکی ترسیم کردیم (عکس بالا). اگر جریان (Current) در جهت انگشت شست و میدان مغناطیسی (magnetic field) در جهت انگشت اشاره باشد، نیرو (force) از انگشت وسط پایین می‌آید.
