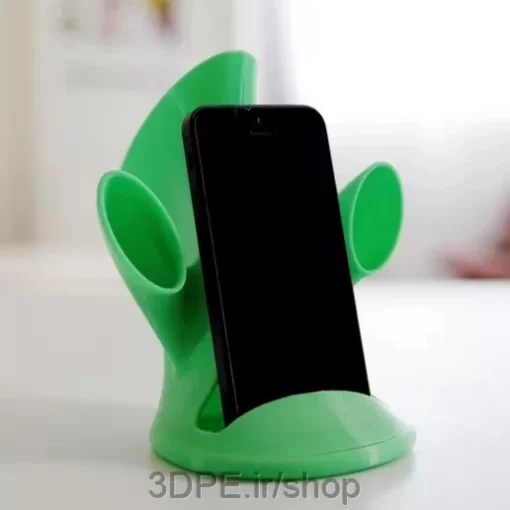

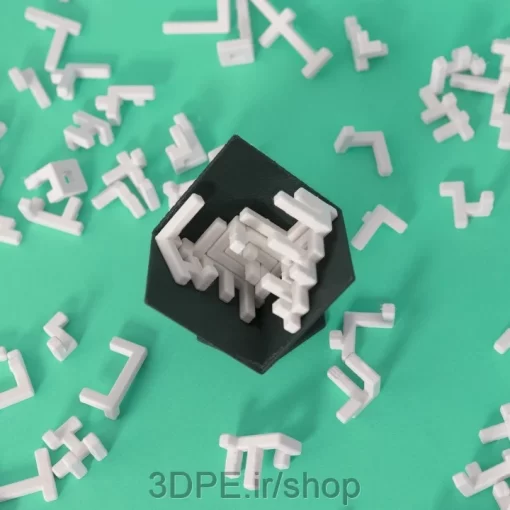

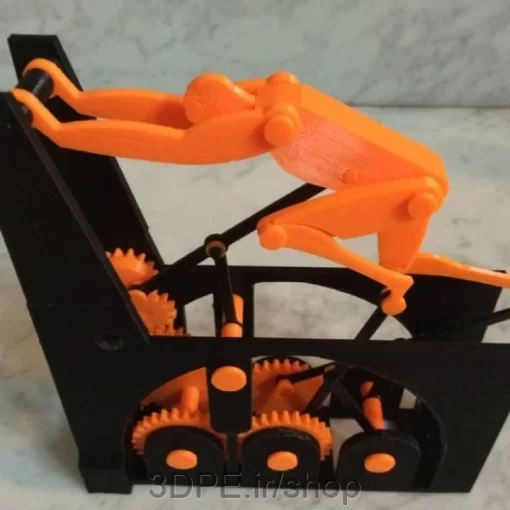

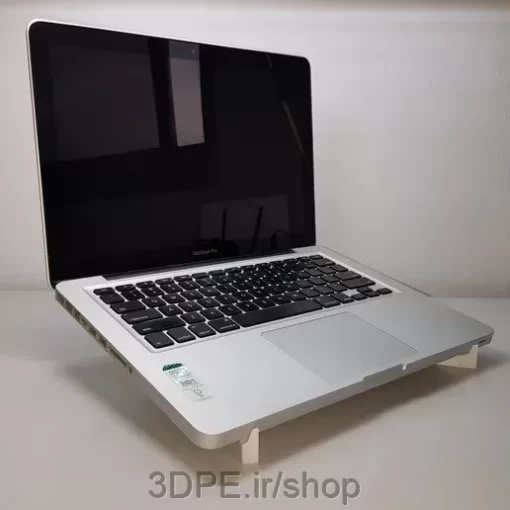

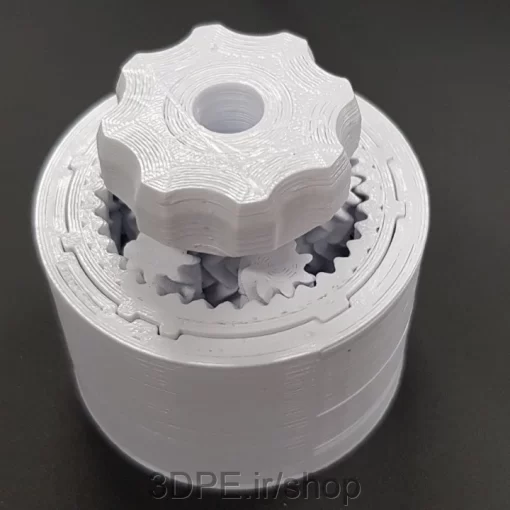

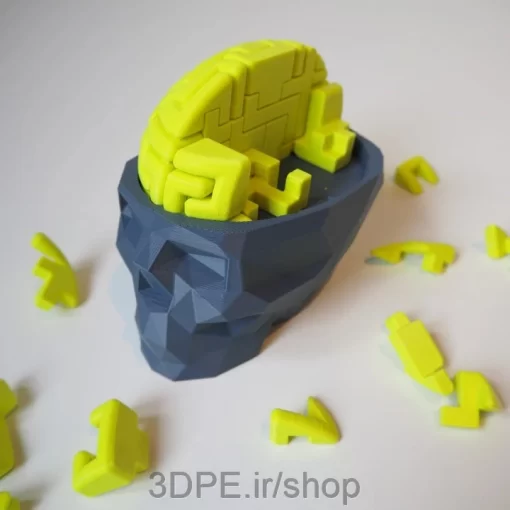

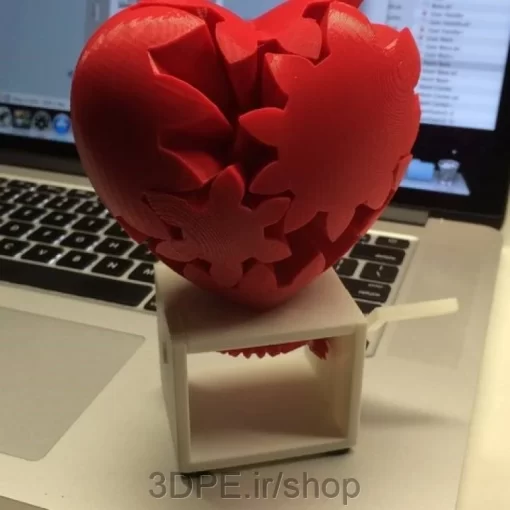

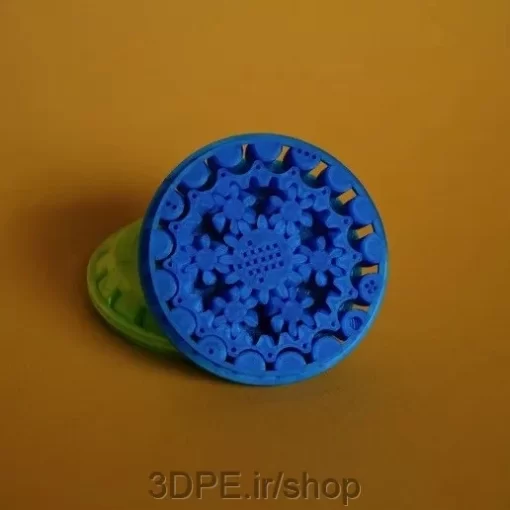

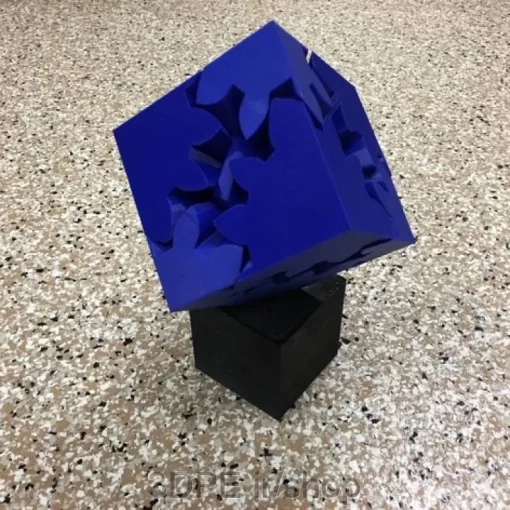

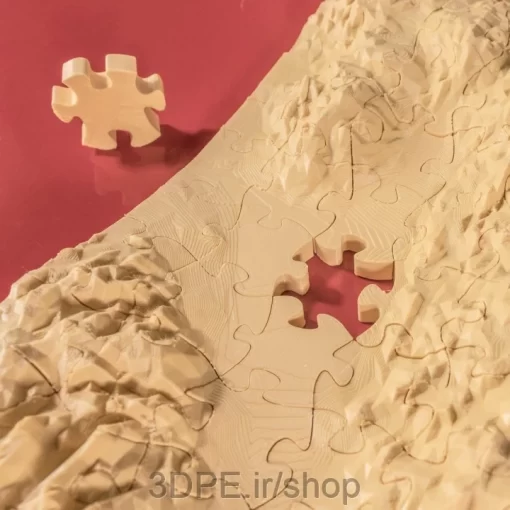

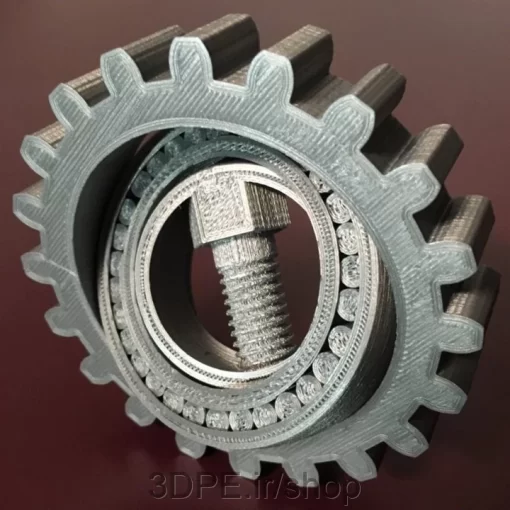

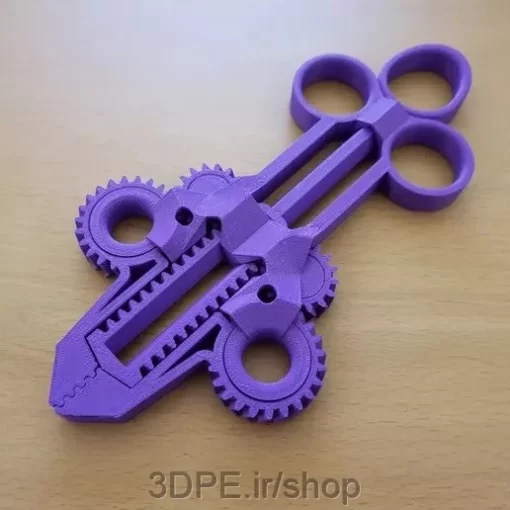

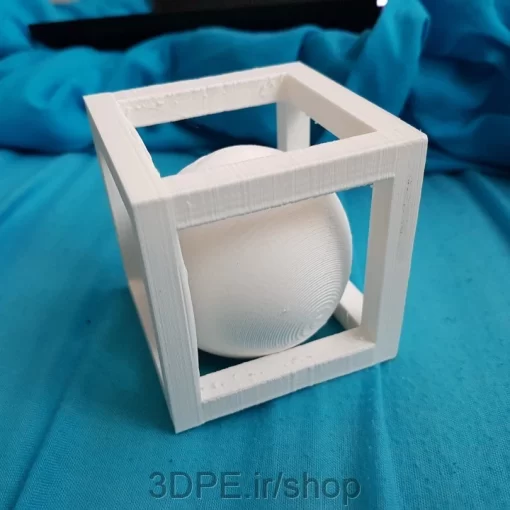

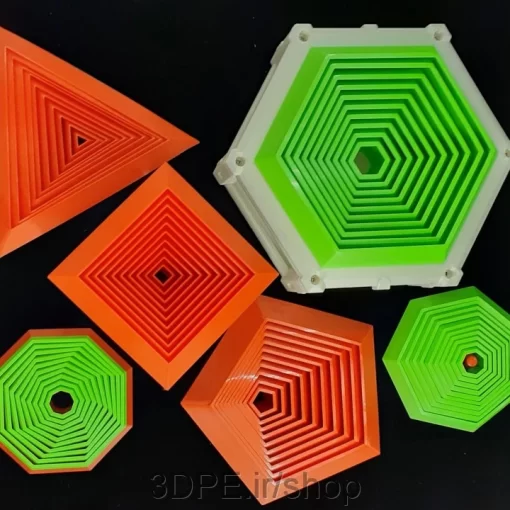

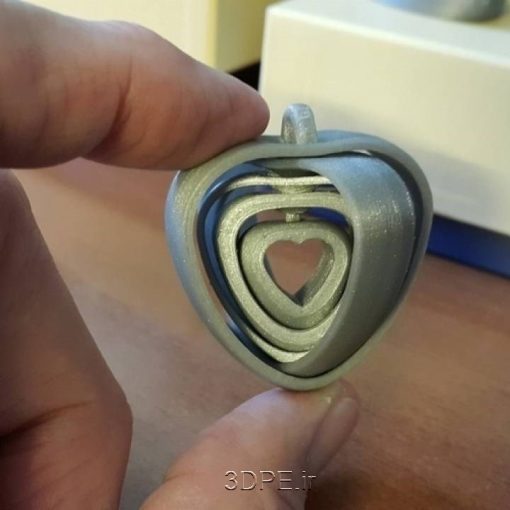

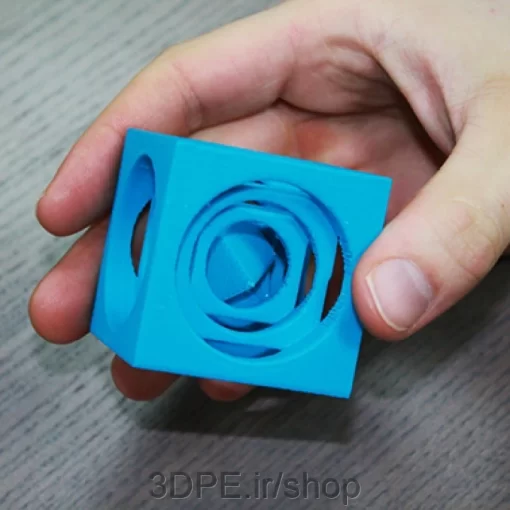

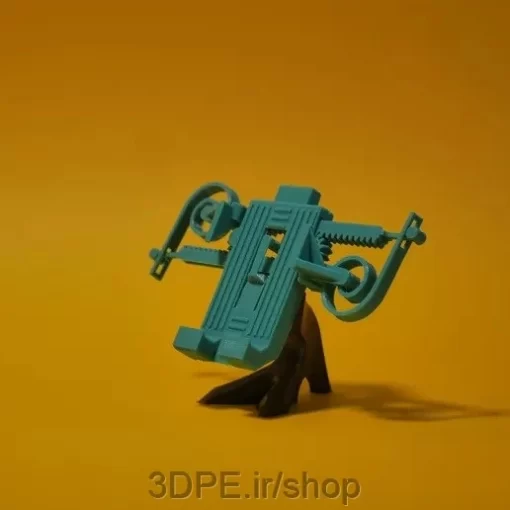

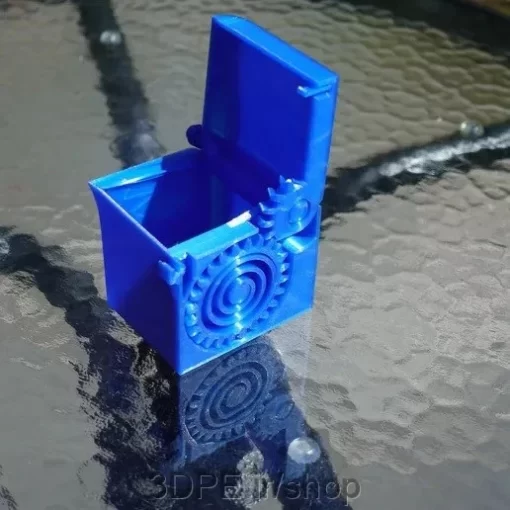

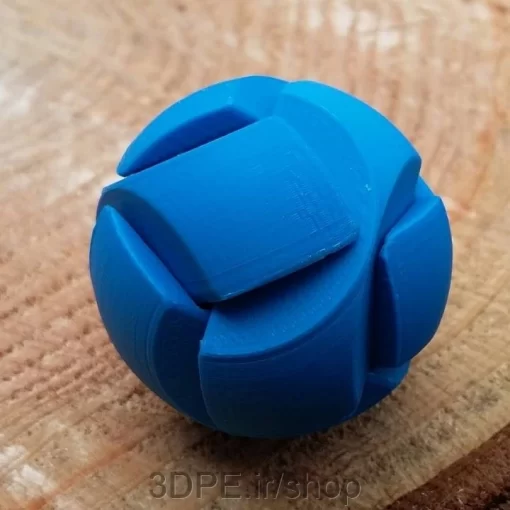

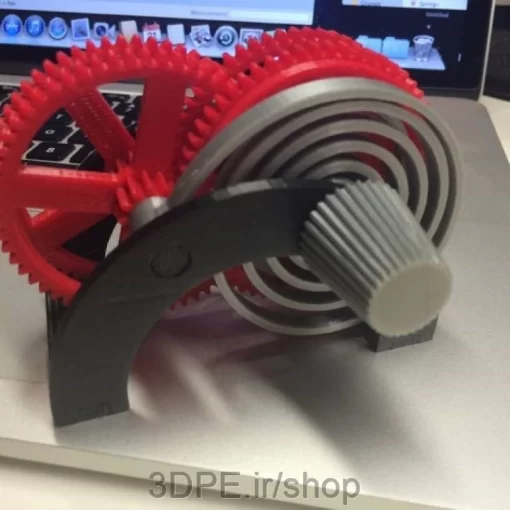

3D Puzzle Death Valley – ball in a box – DISTANCE MEASURING ROLL TOOLdr-brain-breaker –fidget-polygon – gear heart – GROOVI MONSTER – LAPTOP HOLDER MACBOOK 15 inch – Mechanical Gyroscope – Perseverance, Motorized 3d model – PREDATOR ACTION PLIERS – PRINT-IN-PLACE PHONE HOLDER – Puzzle Ball 3d model – Puzzle Box – SPRING LOADED BOX – Spring Motor Demonstrator – SUPER CUBE 10×10 Puzzle Cube – Turner’s Cube – Luxurious Large Geared Cube, Motorized Edition – Storage Box with Origami Folding Lids

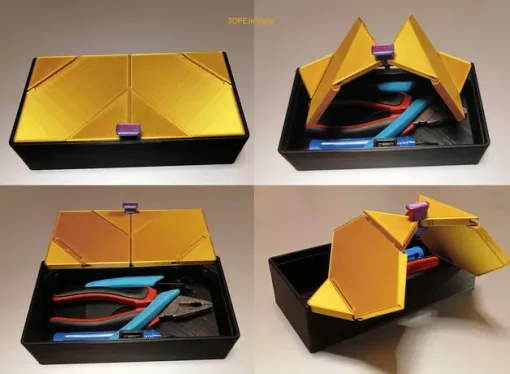

مدلساز بلژیکی خلاقی بنام Starknob در پروفایل وبسایت تینگیورز، طرحی از یک جعبه تاشو بسیار زیبا را به رایگان برای همگان به اشتراک گذاشته است و شما هم میتوانید آنرا با پرینتر سه بعدی خود بسازید.

او درباره ایده ساخت Solid box with origami folding، چنین میگوید:

مدتها بود که به ابتکارات جدیدی برای طراحی و ساخت با چاپگر3بعدی فکر می‌کردم و ناگهان ویدیویی در یوتیوب را به یاد آوردم که سال‌ها پیش درباره باز شدن یک درب گاراژ به شیوه‌ای جذاب بود. پس از کمی جستجو، آن ویدیو را پیدا کردم و مرضی بجانم افتاد که چگونه آنرا باز طراحی کنم تا قابل پرینت سه بعدی شود.

در ابتدا هیچ طرح مفیدی به فکرم نمیرسید؛ اما کم کم با استفاده از هنر ژاپنی اوریگامی، نحوه طراحی در ذهنم روشن شد (سه ماه طول کشید تا ایده و مدلسازی کامل شود). حالا در پایان، تبدیل به یک جعبه ذخیره سازی لوکس شده است که می تواند بعنوان باکس جواهرات، باکس فلش مموری، جعبه ابزار، جامدادی و حتی باکس هدیه استفاده شود.

نکاتی برای پرینت این باکس (ورژن قدیمی و بروزرسانی شده) که توسط طراح توصیه شده است:

من همه بخشهای مدل را با فیلامنت PLA و نازل 0.4 و ضخامت لایه 0.2 و پرشوندگی داخلی 10٪ چاپ کردم.

برای چاپ صحیح لولاهای انعطاف پذیر، دستگاه چاپگرتان باید کاملا کالییبره باشد (تراز بستر). همچنین باید اطمینان حاصل کنید که هنگام ساخت هر دو درب، لایه گذاری در زوایای قائم با قسمت های لولا چاپ میشوند: من مدلها را به گونه ای قرار دادم که با زاویه پر شدن استاندارد 45 درجه خوب هستند. می توانید از فایل STL با 2 درب یا در صورت نیاز به فایل یدکی از فایل STL با 1 درب استفاده کنید.

همه قطعات را می توان با کمترین میزان فعالسازی بافت ساپورت و بافت لبه گذاری (Brim – Skirt) چاپ کرد.

از آنجا که لولاهای دوتایی و نحوه انعطاف پذیری پارتهای درب، مانع از بسته شدن محکم درب اسمبل شده میشد، دو آهنربای مکعبی کوچک 5 میلی متری اضافه کردم (تا درب بطور مرتب و صاف قرار گیرد و همچنین بعنوان یک مکانیسم قفل برای درب عمل کند). بنابراین، تنها چیزی که نیاز دارید 2 عدد از این آهنرباست (دو آهنربا کمی از هم فاصله دارند).

می توانید از مدل بدون آهنربا هم استفاده کنید. (می توانید بعداً آنها را اضافه کنید).

درپوش ها:

قسمتهای مختلف درب را با هم بلغزانید. به جهت گیری دقت کنید (در تصویر زیر نشان داده شده است). توجه کنید که محورها به سمت بالا هستند. هنگامی که بهم فشار داده می شوند، شکاف در شفت روی بادامک در قسمت مقابل می افتد و دو قسمت را در برابر لغزش از هم محکم می کند.

نصب دستگیره و قفل:

تصویر زیر را ببینید. توجه کنید که محورها به سمت پایین هستند.

دستگیره را از هر دو سوراخ در درب ها فشار دهید. سپس قفل را از زیر روی هر دو محور دستگیره فشار دهید. برای بدست آوردن یک لنگر محکم می توانید ابتدا یک قطره چسب در هر دو سوراخ قفل بریزید و سپس محکم فشار دهید.

نصب درب ها روی جعبه:

تصویر زیر را ببینید.

هر دو محور درب را در سوراخ های جعبه قرار دهید. هر دو درب را بچرخانید تا یک جعبه باز ایجاد شود. حالا هر دو قفل محور را در سوراخ های هر دو گوشه جعبه قرار دهید. قسمت گرد قفل محور باید رو به بالا باشد. می توانید از کمی چسب برای نگه داشتن آنها استفاده کنید. مراقب باشید محورها را چسب نزنید.

عملکرد قفل مکانیکی:

این lock با قفل کردن 2 زبانه کوچک چاپ شده کار می کند. با توجه به وضعیت استراحت دستگیره (که عمودی است)، آنها بهم قلاب می شوند. با چرخاندن دستگیره بسمت عقب (که از طریق هر دو سوراخ شکاف در درب ها امکان پذیر است) آنها می توانند قفل را باز کنند و می توانید دربها را باز کنید.

هنگام بستن دربها، باید اطمینان حاصل کنید که دستگیره بخوبی فشرده شده و عمودی است. برای اطمینان، می توانید دستگیره را بیشتر بسمت خود کج کنید. (تصویر فوق را ببینید).

اندازه جعبه و مقیاس بندی:

اندازه جعبه 200x100x50 است (دسته قفل را در نظر نگرفته ام). تعدادی چاپ آزمایشی برای لولاها انجام و معلوم شد که با چاپگر و تنظیمات درست، یک لولای صاف و محکم در اندازه فعلی ایجاد میشود. اندازه استاندارد 200 میلی متر در نظر گرفته شد، بنابراین همه چاپگرهای متریال فیلامنت می توانند آنرا چاپ کنند.

با این حال در صورت لزوم، Box را می توانید مقیاس بندی دلخواه کنید. برای چاپ FDM (متریال فیلامنت ترموپلاستیک) توصیه می کنم کمتر از 80٪ (اندازه جعبه اصلی) نروید؛ (هم باعث مصرف مواد و زمان چاپ متعادل خواهد شد و همچنان لولاها به اندازه کافی قوی هستند). ممکن است به دلیل ضخامت لایه 0.2 میلی متر، لولاها انعطاف کمتری داشته باشند یا کمتر صاف عمل کنند. با چاپ با ضخامت لایه بهتر یا نازل قطر کمتر، احتمالاً می توانید این موارد را بهبود بخشید.

بروز رسانی 07-01: برای آزمایش پوسته پوسته شدن زیر 80٪ (حداکثر 60٪) من 2 فایل آزمایشی برش خورده از قسمتهای کار دربها را اضافه کردم، بنابراین نیازی به چاپ کامل درب ها برای آزمایش ندارید.

نحوه مونتاژ:

پس از چاپ، هر دو درب را به دقت چند بار خم کنید تا لولا انعطاف پذیر شود (به ملایمت نه شدت). هر فرز بیرون زده را با احتیاط جدا کنید تا تحمل نیروی در تمام قسمتها یکسان شود. در صورت لزوم، سوراخ‌های درپوش (برای دستگیره) را مجدداً سوراخ کنید تا مطمئن شوید که فضای خالی کافی وجود دارد.

سپس هر چیز دیگری با فشار (سبک) نصب می شود.

هر دو آهنربا را به داخل جعبه و صفحه قفل دستگیره فشار دهید. مطمئن شوید که آنها یکدیگر را جذب میکنند. آهنرباها دو آهنربای مکعبی کوچک 5 میلی متری هستند. آنها را فشار دهید تا زمانی که دیگر نتوانند جلو بروند.

اکنون دستگیره را از طریق هر دو سوراخ در روکش ها (بالای دستگیره در سمت بدون محور) قرار دهید و صفحه قفل دستگیره را روی هر دو محور قرار دهید. با دقت به آن ضربه بزنید. یک پانچ تخت و یک چکش کوچک. دستگیره ای که هنگام بسته شدن درب، جهت اریب دار بسمت بیرون است، راحت ترین کار است.

حالا هر دو محور درب ها را صاف قرار دهید. در هر دو سوراخ جعبه را وارد کنید و آن را محکم فشار دهید. (قبل از نصب، همچنان میتوانید جهت دستگیره نصب شده در مرحله قبل را با چرخاندن درپوش ها به دور دستگیره و چرخش 180 درجه نصب، تغییر دهید). اگر زمانی نیاز به تعویض درب داشتید، از یک چاقو یا پیچ گوشتی صاف استفاده کنید تا محورها را مستقیماً از سوراخ ها خارج کنید.

باز کردن و بسته شدن نیاز به مهارت های جزئی دارد. تحت هیچ شرایطی نباید به حرکت سختی مجبور شوید. درب را با دستگیره بلند کرده و کمی به سمت خود متمایل کنید. سپس با باز کردن درب، یک حرکت قوس دار بالا و پایین انجام دهید. برای بستن درب ها برعکس عمل می کنید. پس از چند بار باز و بسته شدن، این امر طبیعی است (تصویر متحرک سطور قبل را نگاه کنید).

لولاهای انعطاف پذیر بطرز شگفت انگیزی قوی هستند. من آنقدر مسحور حرکت و آنچه ساخته شده، بودم که شاید صد بار پشت سر هم درش را باز کردم. حتی پس از چندین روز استفاده مکرر (و نشان دادن آن به دیگران) حتی یک درز چاپی شکسته نشد.

چاپ DLP با متریال رزین:

باکس من برای چاپ با DLP (پرینت رزینی) نیز مناسب است. اطمینان حاصل کنید که از مقیاس 50% پایین نمی آیید تا استحکام کافی برای لولاها باقی بماند. (پس طرح به چاپگرهای DLP با بستر چاپ حداقل 100 میلی متر طول و 50 میلی متر عرض محدود میشود).

بجهت گیری قطعات دقت کنید تا میزان بافت پشتیبانی مورد نیاز را به حداقل برسانید. با قرارگیری خوب میتوانید یک جعبه کامل را در 2 چاپ بدون اثرات بد بافت ساپورت بسازید.

بروز رسانی 15-01:

ممکن است که Axle Lock به اندازه کافی روی محور فشرده نشده باشد. (فقط 0.1-0.2 میلی متر) اما برای شل شدن محور کافی است. من کمی از قفل محور برداشته ام تا دیگر این اتفاق نیفتد.

بروزرسانی 23-01

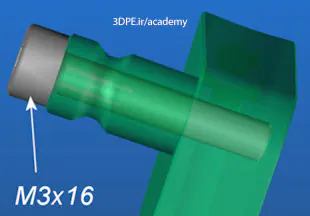

ممکن است اکسل روی درب قسمت 1 شکسته شود (به دلیل اتصال ضعیف لایه). از آنجایی که چندین گزارش در این مورد دریافت کردم، برای کسانی که نمی توانند چسبندگی لایه را به درستی انجام دهند، درپوش هایی با سوراخ برای یک پیچ کوچک از طرف دیگر محور (به طوری که قابل مشاهده نباشد) اضافه کرده ام. پس از چاپ، یک پیچ M3x16 باید به عنوان تقویت کننده در محور پیچ شود. پیچ فقط در قسمتی از خود درب سفت می شود و محور را به درب می چسباند. پیچ پس از نصب قابل مشاهده نیست. تنها چیزی که برای مونتاژ جعبه باید اضافه کنید 2 پیچ M3x16 است. شکل سر مهم نیست، تا زمانی که بیشتر از 3 میلی متر و ضخیم تر از 60 نباشد. توجه داشته باشید که این کار فقط در صورت چاپ ۱۰۰٪ امکان پذیر است.

بروز رسانی 27-01

در حالی که بروز رسانی 23-01 مشکل اتصال بد لایه را برطرف کرد، واقعاً برای من خوب نبود. آیا راه حل دیگری برای بهبود باندینگ لایه وجود ندارد و در نتیجه قادر به چاپ 100 درصد مدل بدون افزودن سخت افزار نیست؟

من راه حلی پیدا کردم تا نرم افزار اسلایسر را مجبور کنم که ساختار لایه را بسمت شفت تغییر دهد و همچنین خود شفت را بسیار قوی تر کند. توضیحات فنی را می توانید در reddit من پیدا کنید:

reddit.com/r/3Dprinting/comments/10mit1w/a_way_to_double_the_strength_and_bonding_to

درب پارت 1 با روش جدید آپدیت کردم. من فکر می کنم این یک راه حل قابل قبول است که نیاز به استفاده از بروز رسانی قبلی را برطرف می کند. برای مرجع و تاریخچه، بروز رسانی قبلی را می گذارم. به این ترتیب همیشه می توانید انتخاب کنید که کدام راه حل برایتان بهتر است.

گفته های مدلساز درباره منبع الهام طراحی جعبه های اوریگامیک:

اولین کسی که از اصول اولیه تاشوندگی در طراحی مدرن سالهای اخیر بهره برد تا آنجایی که من میشناسم، هنرمند اتریشی بنام کلمنس تورگلر بود که در سال 2013 از یک سیستم تاشو و چرخشی برای جمع شدن و غلتیدن به یک طرف استفاده کرد. او ایده اش را درب تکامل نامید. دو مربع بصورت مورب با لولا به 2 تکه تقسیم شدند که یک نقطه محوری در هر دو نوک در وسط ایجاد می کند و فقط می تواند با یک مفصل توپ کار کند. دو مربع بصورت افقی در بالا و در پایین با یک محور در یاتاقان های نصب شده در دیوار/قاب می چرخند.

بعدها دیگران سیستم مشابهی را ارائه کردند که در آن دو مربع به 3 قطعه تقسیم شدند. اولین ویدیوی این موضوع در سال 2018 توسط وان وارویک توروی منتشر شد که ادعا می کرد طراحی را از یک بازی ویدیویی الهام گرفته است. حالا، ویدئوهایی از پروژه‌های DIY مدلهای ابتکاری نجاران و فلزکارانی که همگی نسخه خود را ساخته اند، منتشر میشود.

من در مدلسازی باکسهای خودم، یک نقطه لولای دوتایی را در دستگیره انتخاب کردم. این روش، کمی آزادی اضافی در حرکت می دهد و باعث می شود دربها راحت تر حرکت کنند.
