فایل پروژه های اسکنر سه بعدی منبع باز

لیست اسکنرهای سه بعدی اوپن سورس (کیت مونتاژی) >>

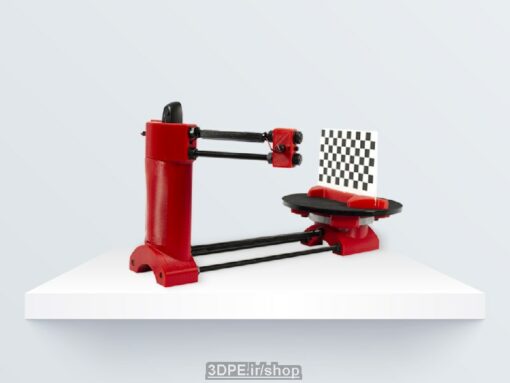

• BQ Ciclop:

طرح اصلی Ciclop در Autodesk Inventor ساخته شده است. پس از آن جامعه اوپن سورس، طراحی Ciclop را به FreeCAD که یک نرم‌افزار متن‌باز چند پلتفرمی CAD است، منتقل و برای کیت مونتاژی بکمک چاپ3بعدی بهینه کردند. اکنون افراد جامعه اوپن سورس دعوت شده اند که به این پروژه بپیوندند و به تکمیل آن کمک کنند.

• OpenScan:

یک مفهوم مدولار است که می تواند برای ساخت اسکنر سه بعدی مبتنی بر فتوگرامتری استفاده شود. شما به سادگی می توانید از ماژول های جداگانه استفاده کنید و آن را بر اساس نیازهای خود تنظیم کنید (یعنی سیستم عامل، چاپ سه بعدی بدنه، مدار PCB، پردازش فتوگرامتری …). قطعه مرکزی این اسکنر اوپن سورس، یک کنترلر دوربین/موتور مبتنی بر Raspberry Pi است که می تواند برای راه اندازی دستگاه های فتوگرامتری مختلف استفاده شود.

این پروژه بر اساس مشارکت بسیاری از افراد بزرگ و آزاد با انجام آموزش‌ها در YouTube، نظرات در Reddit، انتشارات در GitHub و بسیاری از مکان‌های دیگر است. بدون همه آن مشارکت کنندگان داوطلبانه، این پروژه به هیچ وجه امکان پذیر نخواهد بود. ویژگیهای شاخص کیت اوپن اسکن عبارتند از:

همه کاره ترین اسکنر دست ساز – حجم – اسکن 18x18x18 سانتی متر (قابل افزایش) – می توان با دوربین های pi (نسخه 1.3، 2.1 و HQ)، دوربینهای مختلف آردوکام (مانند IMX519 با 16 مگاپیکسل)، بسیاری از دوربین های DSLR و گوشی های هوشمند استفاده کرد.

• FabScan Pi:

به نسل بعدی اسکنر لیزری منبع باز معروف است که خودتان آنرا می سازید. پروژه قدیمی FabScan بعنوان پایان نامه کارشناسی توسط فرانسیس انگلمان در سال 2010 شروع شد. در سال 2014، توسعه توسط ماریو لوکاس تکمیل شد و پروژه FabScanPi ایجاد گردید. چرا نسخه جدید FabScan؟
یکی از اهداف طراحی نرم افزار و سخت افزار جدید این محصول، ساده تر و مقرون به صرفه نگه داشتن کارها بود. مهمترین پیشرفت آنست که FabScan را به یک دستگاه مستقل از پلتفرم تبدیل کنیم. به همین دلیل است که از Raspberry Pi بعنوان پایه استفاده شده و یک رابط وب برای اسکن ایجاد گردید. اینها به کاربر امکان می‌دهد از FabScanPi در نزدیکی هر دستگاهی که یک مرورگر وب نصب شده است، استفاده کند. ایده دیگر این بود که نرم افزار را برای برنامه نویسانی که مهارت کمتری دارند، دوستانه تر شود. بنابراین نرم افزار به دو بخش تقسیم شد، یک رابط کاربری مبتنی بر جاوا اسکریپت و یک سرور مبتنی بر پایتون / پروژه ایده آلی برای علاقه مندان به اسکن سه بعدی، علاقه مندان  الکترونیک و همچنین آموزش مهندسی نرم افزار-سخت افزار است.

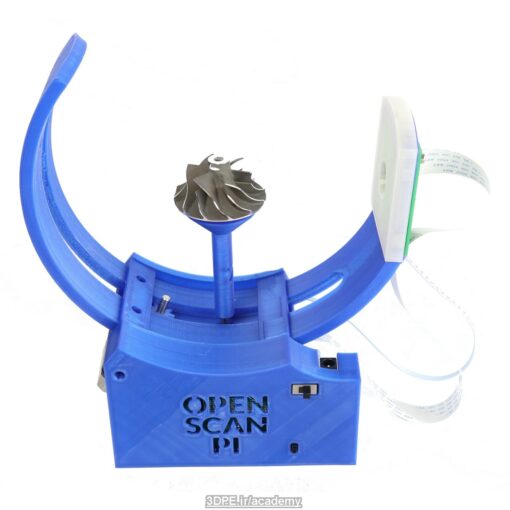

• OpenScan Mini:

کیت اسکنری که با Pi-Shield و Firmware آن سازگار است. با این اسکنر می توانید از picamera 1.3، v2.1 یا Arducam IMX519 استفاده کنید (برای آخرین به روز رسانی ها به وبلاگ سازنده مراجعه کنید: https://en.openscan.eu/blog)
تمامی قطعات این اسکنر منبع باز، برای پرینت3بعدی بهینه و بطور کامل تست شده اند. با این حال، نتایج چاپ و به خصوص مقیاسها ممکن است از چاپگری به چاپگر دیگر متفاوت باشد. لطفاً ابتدا تستر را چاپ کنید تا ببینید آیا تنظیمات به درستی اعمال شده است یا خیر. قطعات الکترونیک مورد نیاز این کیت اسکنر عبارتند از:

Raspberry Pi 3، 3B+ یا 4 / دوربین Pi نسخه 2.1 (8 مگاپیکسل) با کابل نواری 50 سانتی متری یا آردوکام IMX519 با فوکوس خودکار و 16 مگاپیکسل / OpenScan Ringlight + کابل 50 سانتی متری JST-XH 3P / OpenScan Pi Shield / استپر موتور نما 17 / درایور 2x A4988 Stepper / منبع تغذیه 12 ولت 2 آمپر / 25x M3x8mm

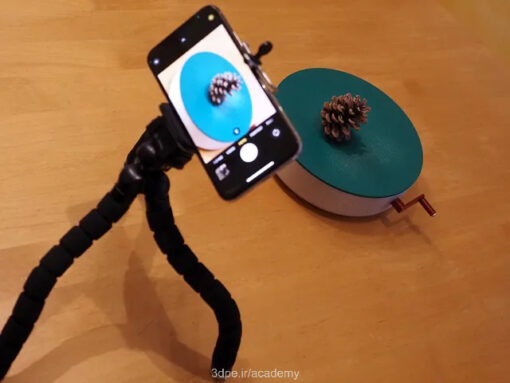

• Turntable Photo-Scanner:

این صفحه گردان مینیمال می تواند برای اسکن سه بعدی فتوگرامتریک استفاده شود. جسمی که باید اسکن شود روی صفحه قرار می گیرد و با چرخاندن میل لنگ می توان از همه طرف عکس گرفت. با استفاده از نرم افزار مناسب می توان تصاویر را به صورت یک شی سه بعدی محاسبه کرد. با جستجوی عبارت “فتوگرامتری” می توانید برنامه های مناسب موبایلی یا دسکتاپی را پیدا کنید. قطعات بدنه کیت، به گونه ای طراحی شده است که می توان آن را با متریال (PLA یا PETG) پرینت کرد / قطعات مکانیک شامل یک اکسل (لوله آلومینیومی با قطر خارجی 8 میلی متر و ضخامت دیواره 1 میلی متر) و 2 بلبرینگ غلتکی (قطر بیرونی 22 میلی متر، قطر داخلی 8 میلی متر، عرض 7 میلی متر) از یک نگهدارنده غلتکی رشته ای ساده هستند. همچنین به یک قطعه لوله آلومینیومی با طول بین 3.8 تا 4.2 میلی متر نیاز دارید. برای میل لنگ، لوله آلومینیومی باید بین 4.5 تا 5.0 سانتی متر طول داشته باشد / دو یاتاقان توپ را به شکاف ارائه شده در صفحه فشار دهید / وضوح توصیه شده برای چاپ 0.2 میلی متر در هر لایه است. پر کردن باید حداقل 35 درصد باشد، زیرا قطعات کوچک میل لنگ بسته به ماده مورد استفاده، مقادیر بالاتر می تواند مفید باشد / برای پرینت چرخ دنده، بافت پشتیبانی در نرم افزار اسلایسر فعال شود. سایر قسمت ها لزوماً به آن نیاز ندارند / برای مونتاژ میل لنگ به 1 پیچ M3x10 و یک پیچ M3x25 و همچنین یک مهره مسطح M3 نیاز دارید / فایل های STL با وضوح بسیار بالا ایجاد شده اند. / دو سوراخ برای میل لنگ باید با مته 8 میلی متری سوراخ شود.

پروژه های اوپن سورس ساخت متریال فیلامنت >>

پروژه های اوپن سورس ساخت دستگاه متریال فیلامنت >>

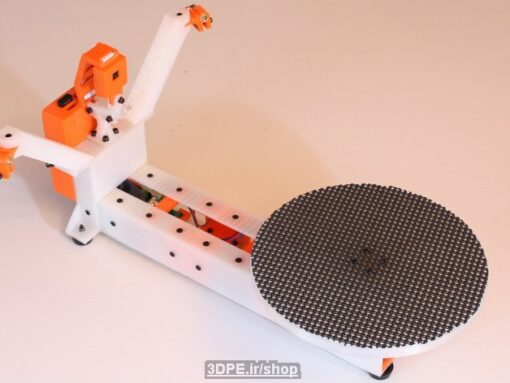

• ATLAS 3D Scanner:

مدل قابل پرینت قطعات اسکنر لیزری گردان که توسط Murobo طراحی شده اند. ATLAS 3D یک اسکنر لیزری صفحه مدور بر پایه Raspberry Pi است و بعنوان یک Kickstarter موفق اکنون در دسترس عموم قرار گرفته است.

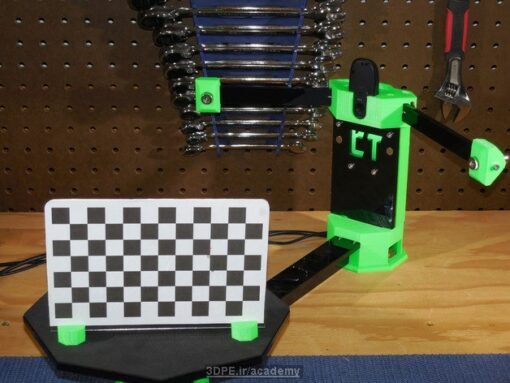

• CowTech Ciclop:

کیت اسکنری از پروژه BQ Ciclop، که برای کاهش هزینه و زمان پرینت قطعات طراحی مجدد شده است، بنابراین قطعات بدنه می توانند تقریباً روی هر چاپگری ساخته شود. کیت‌های آماده برای پیش‌سفارش در www.cowtechengineering.com در دسترس شدند. PLA یا ABS هر دو ماده ایده آل برای ساخت بدنه هستند.

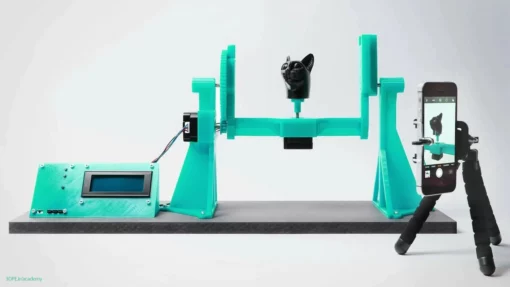

• AAScan:

اسکنر سه بعدی متن باز، مینیمالیستی، خودکار مبتنی بر آردوینو و اندروید – چه تفاوتی بین این کیت و طرح های مشابه وجود دارد؟ اول، این کیت اسکنر نوع مینیمالیستی ارزان است و فقط شامل ویژگیهایی است که آنرا کاربردی نگه می دارد. دوم، با استفاده از آخرین فناوری برد مداری آردوینو و سیستم عامل اندروید (و مهمتر از همه، Meshroom، پروژه منبع باز دیگری که تمام فتوگرامتری را انجام می دهد) کاملاً هوشمند است.

AAScan با مینیمالیسم و عملکردگرایی در ذهن طراحی شده است و سازنده خلاقش آنرا به رایگان برای همه به اشتراک گذاشته است. با بروزرسانی نرم افزار، این کیت اسکنر می تواند با چندین دوربین کار کند و شما می توانید تعداد عکس های دلخواه خود را نیز تنظیم کنید.

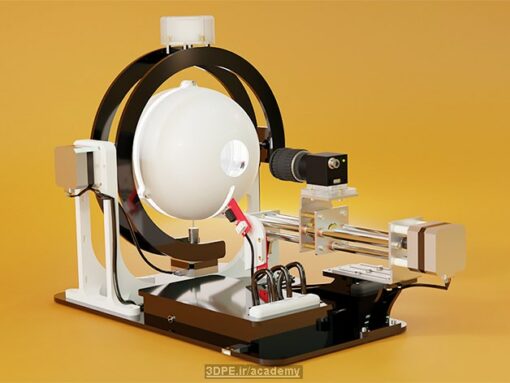

• scAnt 3D Scanner:

scAnt یک اسکنر سه بعدی ماکرو منبع باز و کم هزینه است که برای ایجاد خودکار مدل های سه بعدی دیجیتالی از حشرات با اندازه های مختلف بصورت تمام رنگی طراحی شده است. کیت منبع باز scAnt دارای پیکربندی‌ هوشمند نرم افزاری فرآیند اسکن و همچنین اسکریپت‌هایی برای انباشتن و پوشاندن تصاویر و آماده‌سازی آنها در نرم‌افزار فتوگرامتری دلخواه شما ارائه می‌دهد. چند نمونه بسیار دقیق شگفت انگیز از مدل های حشرات اسکن شده با scAnt را می توان در http://bit.ly/ScAnt-3D و همچنین در پروفایل Sketchfab سازنده مشاهده کرد.

یک پلتفرم منبع باز برای ایجاد مدل های دیجیتال سه بعدی از حشرات و اشیاء کوچک است. scAnt متشکل از یک اسکنر و یک رابط کاربری گرافیکی (GUI) است که امکان تولید خودکار تصاویر با عمق میدان گسترده (EDOF) را فراهم می کند. سپس این تصاویر با یک رویکرد جدید ترکیبی از الگوریتم تشخیص لبه تصادفی، آستانه تطبیقی و برچسب‌گذاری اجزای متصل پوشانده می‌شوند و می‌توانند با بسته نرم‌افزاری انتخابی فتوگرامتری، از جمله گزینه‌های منبع باز مانند Meshroom، پردازش شوند. پس اسکن مدلهای سه بعدی با کیفیت و بافت دقیقی ایجاد میکند. کیت مونتاژی اسکن انت، ابزارهای مختلف منبع باز و مستند برای پردازش تصویر، مانند Hugin، Enfuse، Exiftool و Meshroom را در یک سیستم خودکار با رابط کاربری گرافیکی کاربرپسند ترکیب می کند. مدل‌های مینیاتوری به‌دست‌آمده از اسکن حشرات، تندیسها، قطعات صنعتی ریز و … را می‌توان برای کاربردهای تحقیقاتی، تلاش‌های حفاظتی، و همچنین توسعه بازی‌های ویدیویی و انیمیشن‌های سه‌بعدی استفاده کرد.

• Desktop CT 3D Scanner Arduino:

دستگاه سی تی اسکن یا توموگرافی کامپیوتری (CT) یا توموگرافی محوری کامپیوتری (CAT) برای تصویربرداری از بدن انسان ساخته شده است، زیرا پزشکان را قادر می‌سازد تا ساختار آناتومیکی داخل بیمار را بدون نیاز به انجام هیچ جراحی ببینند. برای تصویربرداری از داخل بدن انسان، یک اسکنر سی تی به اشعه ایکس نیاز دارد زیرا اشعه میتواند به بدن نفوذ کند. ولی اگر یک جسم نیمه شفاف را در نظر بگیریم،  امکان انجام سی تی اسکن با استفاده از نور مرئی وجود دارد! این تکنیک سی تی اپتیکال نامیده می شود که با تکنیک تصویربرداری نوری محبوب تر که بعنوان «توموگرافی همدوسی نوری» شناخته می شود متفاوت است.

برای بدست آوردن اسکن سه بعدی از اشیاء نیمه شفاف، سازنده این کیت، یک اسکنر CT نوری با استفاده از Arduino Nano و Nikon dSLR ساخته است. در نیمه‌ی راه پروژه، او متوجه شد که فتوگرامتری، یکی دیگر از تکنیک‌های اسکن3بعدی، به همان سخت‌افزاری نیاز دارد که یک اسکنر سی تی اپتیکال را با آن میسازند. پس در این پروزه، سیستمی را ساخت که قابلیت توامان سی‌تی اسکن و فتوگرامتری را دارد.

سی تی اسکن به منبع تابش (مثلاً اشعه ایکس یا نور) در یک طرف یک جسم و آشکارسازها در طرف دیگر نیاز دارد. مقدار تابشی که به آشکارساز می رسد بستگی به میزان جذب جسم در یک مکان خاص دارد. تنها تصویری که با این تنظیمات به دست می آید، اشعه ایکس را تولید می کند. اشعه ایکس مانند یک سایه است و تمام اطلاعات سه بعدی را در یک تصویر دو بعدی نمایش می دهد. برای انجام بازسازی های سه بعدی، یک اسکنر سی تی اسکن اشعه ایکس را در زوایای مختلف با چرخش شی یا آرایه آشکارساز منبع دریافت می کند.

تصاویر جمع آوری شده توسط اسکنر سی تی، سینوگرام نامیده می شوند و جذب اشعه ایکس را از طریق یک برش از بدن در مقابل زاویه نمایش می دهند. با استفاده از این داده ها، می توان با استفاده از یک عملیات ریاضی به نام تبدیل معکوس رادون، مقطعی از جسم را به دست آورد.
همین اصل برای اسکنر سی تی اپتیکال دوربینی که بعنوان آشکارساز و آرایه LED به عنوان منبع عمل میکند، اعمال می شود. یکی از بخش‌های مهم طراحی این است که پرتوهای نوری که توسط عدسی جمع‌آوری می‌شوند در هنگام عبور از جسم موازی هستند. بعبارت دیگر، لنز باید از راه دور باشد.

فتوگرامتری نیاز دارد که جسم از جلو روشن شود. نور از جسم منعکس می شود و توسط دوربین جمع آوری می شود. برای ایجاد یک نقشه سه بعدی از سطح یک شی در فضا می توان از نماهای متعدد استفاده کرد.

در حالی که فتوگرامتری پروفایل سطح یک شی را امکان پذیر می کند، اسکن سی تی امکان بازسازی ساختار داخلی اشیاء را فراهم می کند. عیب اصلی سی تی اپتیکال این است که شما فقط می توانید از اشیایی که نیمه شفاف هستند برای تصویربرداری استفاده کنید (مانند میوه ها، دستمال کاغذی، خرس صمغی و غیره)، در حالی که فتوگرامتری می تواند برای اکثر اشیا کار کند. علاوه بر این، نرم افزار بسیار پیشرفته تری برای فتوگرامتری وجود دارد و قدرت بالای پردازش هوشمند بازسازی های تصویری شی، باورنکردنی بنظر می رسند.
